图像标注

DICOM 文件包含大量存储在标签中的信息，最重要的数据会叠加显示在图像四个角落。根据图像模态不同，某些字段可能缺失。

左上角 当前图像编号 / 已加载总图像数 序列编号 压缩信息（仅在使用有损压缩时显示） 以下附加字段仅在 MG 模态（乳腺摄影）时显示： 图像侧别（左/右） 摄影位置

右上角 患者姓名 患者 ID 患者出生日期和性别 机构名称 检查 ID 检查描述 序列描述 图像备注 检查备注 旋转/翻转（已应用时显示）

左下角 鼠标光标位置（DICOM 图像中的像素坐标）及该像素的值 窗位（WL）和窗宽（WW，即亮度和对比度）、窗口预设名称、反色模式指示 层厚和层位置（CT/MR 等模态），或 X 射线管旋转和倾斜角度（XA 模态）

右下角 场强（FS，仅 MR 模态） 重复时间和回波时间（TR、TE，仅 MR 模态） 图像采集日期和时间

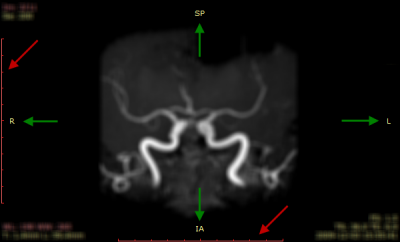

如果 DICOM 图像包含比例信息（像素间距），面板左侧和底部将显示两条带 1 cm 刻度的 10 cm 标尺（红色箭头所示）。

如果 DICOM 图像包含患者空间方位信息，每个面板边缘的中央将显示代表患者方位的字母（绿色箭头所示）：

• A – 前（Anterior）
• P – 后（Posterior）
• L – 左（Left）
• R – 右（Right）
• S – 上（Superior）
• I – 下（Inferior）

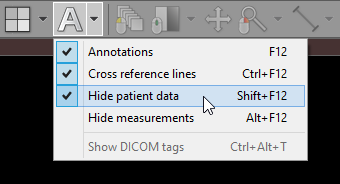

点击工具栏上的 标注 按钮或按 F12 键，可切换标注的显示/隐藏状态。

要隐藏所有患者数据（包括序列预览栏、面板标题栏和叠加标注中的患者信息），点击 隐藏患者数据 菜单项，或按 Shift + F12。

DICOM 叠加层

DICOM 叠加层是 DICOM 文件中可能包含的单色图形（测量标注、方向标记等），默认开启显示。

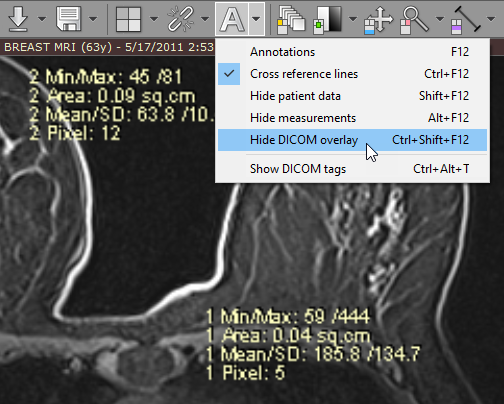

可通过菜单选择 隐藏 DICOM 叠加层，或使用 Ctrl + Shift + F12 快捷键来隐藏。
